Пользовательские оптические стеклянные плосковогнутые цилиндрические линзы, Китайские оптические стеклянные плосковогнутые цилиндрические линзы Поставщики

Оптические стеклянные плоско-выпуклые линзы

Плоско-выпуклые линзы лучше всего использовать, когда одна сопряженная точка (расстояние до объекта S или расстояние до изображения S') больше другой более чем в пять раз. Эта форма линзы близка к лучшей форме как для фокусировки коллимированного света, так и для коллимации точечного источника.

High Presion Double Convex Lenses and Bi-convex Lenses

Высокоточные двояковыпуклые линзы и двояковыпуклые линзы

Двояковыпуклые линзы, Двояковыпуклые линзы имеют две выгнутые наружу поверхности, положительное фокусное расстояние и полезны для получения изображений 1:1 и в многоэлементных системах.Эти линзы рассчитаны на фокусное расстояние f= (R1*R2)/((n-1)*(R2-R1)) 1. Поддерживается пакетом оптического проектирования Zemax2. Положительное фокусное расстояние3. Материал по требованию

Оптические стеклянные плосковогнутые линзы

Плоско-вогнутые линзы имеют отрицательное фокусное расстояние и обычно используются для того, чтобы заставить коллимированный луч расходиться, как в расширителе луча галилеевского типа или телескопе.1. Расширение луча2. Световая проекция3. Увеличение фокусного расстояния оптической системы

High Presion Double Concave Lenses and Bi-concave Lenses

Высокоточные двояковогнутые линзы и двояковогнутые линзы

Двойные вогнутые линзы, двояковогнутые линзы похожи на плосковогнутые линзы в том, что они используются для получения расходящегося света. Двояковогнутые линзы лучше всего использовать, когда входной луч сходящийся.1. Поддерживается пакетом оптического проектирования Zemax2. Отрицательное фокусное расстояние3. Материал по требованию

Прецизионные оптические стеклянные ахроматические линзы (дуплеты)

Ахроматические линзы (дуплеты)Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.Корректирует осевые сферические и хроматические аберрации.Доступны индивидуальные ахроматические линзы

Optical Glass Plano-Concave Cylinrical Lenses

Оптические стеклянные плосковогнутые цилиндрические линзы

Плоско-вогнутые цилиндрические линзы используются для обеспечения фокусирующей способности только в одной секции, для освещения или обнаружения света от линейных источников. Также используются для анаморфотного сжатия лучей и изображений.1. Идеально подходит для приложений, требующих увеличения в одном измерении2. Используется для преобразования коллимированного пучка в линию3. Доступны прямоугольные и круглые форм-факторы

Оптически точные стеклянные асферические линзы

Точные асферические линзыКоллимируйте или фокусируйте свет с помощью одного элементаУменьшить сферическую аберрацию Уменьшить общий вес системы

Optical Glass Ball Lenses and Half ball lenses

Оптические стеклянные шаровидные линзы и полусферические линзы

Обычно используются оптические стеклянные шарообразные линзы. 1. Коллимирование и фокусировка лазера2. Соединение лазера с волокном3. Соединение волокон друг с другом4. Соединение оптоволокна с детектором

Материал:	Оптическое стекло класса А или плавленый кварц
Допуск размеров:	+0,0, -0,1мм
Допуск толщины центра:	±0,1 мм
Параксиальное фокусное расстояние:	±2%
Качество поверхности:	60/40
Чистая апертура:	>85%
Рисунок поверхности:	λ/4 @633нм
Центрирование:	3 угловые минуты
Скос:	<0,25 мм×45°
Покрытие:	По требованию

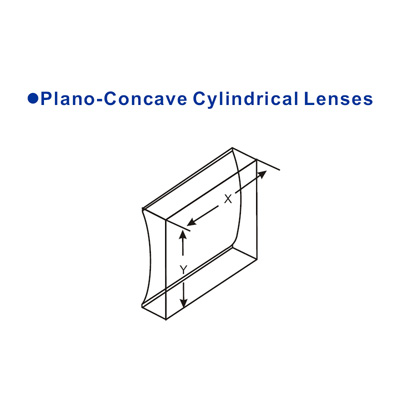

Номер товара	XxY(мм)	ф(мм)	Р(мм)	Тс(мм)	Те(мм)	Фб(мм)
Материал	Н-БК7
CLV101	10.0x10.0	-12.7	6.54	2	4.3	-14
CLV102	20.0x10.0	-12.7	6.54	2	4.3	-14
CLV103	10.0x10.0	-25	12.87	2	3	-26.3
CLV104	20.0x10.0	-25	12.87	2	3	-26.3
CLV201	20.0x20.0	-50	25.73	2	4	-51,3
CLV202	20.0x20.0	-75	38.6	2	3.3	-76,3
CLV203	20.0x20.0	-100	51.47	3	4	-102
CLV204	20.0x20.0	-150	77.2	3	3.7	-152
CLV205	20.0x20.0	-200	102.93	3	3.5	-202
CLV206	20.0x20.0	-250	128.67	3	3.4	-252
CLV207	20.0x20.0	-500	257.33	3	3.2	-502

Оптические стеклянные плосковогнутые цилиндрические линзы
