Высокоточные двояковогнутые линзы и двояковогнутые линзы

Высокоточные двояковогнутые линзы и двояковогнутые линзы

Двойные вогнутые линзы, двояковогнутые линзы похожи на плосковогнутые линзы в том, что они используются для получения расходящегося света. Двояковогнутые линзы лучше всего использовать, когда входной луч сходящийся.

1. Поддерживается пакетом оптического проектирования Zemax

2. Отрицательное фокусное расстояние

3. Материал по требованию

  • Оплата :

    T/T Payment, Western Union
  • Порт отправки :

    Fuzhou China
  • происхождение продукта :

    China
НОВЫЕ ТОВАРЫ
  • Подробная информация о продукте

Высокоточные двояковогнутые линзы и двояковогнутые линзы

Двойные вогнутые линзы, Двояковогнутые линзы похожа на плосковогнутые линзы, поскольку они используются для получения расходящегося света. Двояковогнутая линза лучше всего подходит для использования, когда входной луч сходится.

1. Поддерживается пакетом оптического проектирования Zemax

2. Отрицательное фокусное расстояние

3. Материал по требованию





Компания WTS предлагает изготовление изделий с двояковогнутыми линзами по индивидуальному заказу.



Материал: Оптическое стекло, BK7, плавленый кварц, Schott, OHARA, CaF2, германий и т. д.
Допуск размеров: ±0,1 мм (стандартный), ±0,01 мм (высокая точность)
Допуск толщины центра: ±0,1 мм (стандартный), ±0,02 мм (высокая точность)
Параксиальное фокусное расстояние: ±2%
Качество поверхности: 60/40 (стандарт), 20/10 (высокая точность)
Чистая апертура: >85%
Рисунок поверхности: λ/2 (стандарт), λ/8 (высокая точность) при 633 нм
Центрирование: 3 угловые минуты
Скос: <0,25 мм×45°
Покрытие: По требованию


Примечание для сферической линзы:
а. По запросу также доступны другие оптические стеклянные материалы от Schott, Ohara, Hoya или китайские CDGM, UVFS от Heraeus, Corning, Germanium, Silicon, ZnSe, ZnS, CaF2, Sapphire.
б. По запросу возможно изготовление на заказ сферических линз любого размера диаметром от 1,0 до 300 мм.



Комплексное обслуживание для Vision Optics-Лазерная Оптика-Медицинская оптика-Оптическая связь 5G-Военная оптика.

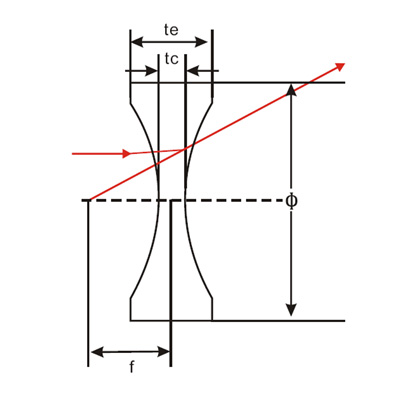

Bi-concave Lenses

Типичные размеры
Номер позиции Диаметр (мм) ф(мм) R2=R2(мм) Тс(мм) Те(мм) Фб(мм)
Материал Н-БК7
БИКВ001 6 -15 15.2 2.1 1.5 14.3
БИКВ002 6 -30 30.83 1.79 1.5 29.42
БИКВ101 12.7 -15 14.65 4.89 2 13.27
БИКВ102 12.7 -20 20.04 4.07 2 18.62
БИКВ103 12.7 -25 25.35 3.62 2 23.82
БИКВ104 12.7 -30 30.55 3.33 2 28.89
БИКВ105 12.7 -40 41.02 2.99 2 39.04
БИКВ106 12.7 -50 51.4 2.79 2 49.08
БИКВ107 12.7 -75 77.45 2.52 2 74.24
БИКВ108 12.7 -100 103.28 2.39 2 99.16
БИКВ201 25.4 -25 24.72 9.02 2 22.24
БИКВ202 25.4 -31,7 31.55 7.34 2 29.15
БИКВ203 25.4 -35 35.08 6.76 2 32.66
БИКВ204 25.4 -50 50.93 5.22 2 48.22
БИКВ205 25.4 -75 77.09 4.11 2 73,63
БИКВ206 25.4 -100 103.04 3.57 2 98.73
БИКВ207 25.4 -125 129.12 3.25 2 123,92
БИКВ208 25.4 -150 155.1 3.04 2 149
БИКВ209 25.4 -175 181.13 2.89 2 174.12
БИКВ210 25.4 -200 207 2.78 2 199.07
БИКВ211 25.4 -250 258.9 2.62 2 249.12
БИКВ212 25.4 -300 310,8 2.52 2 299.17
БИКВ213 25.4 -500 518.3 2.31 2 499.21
БИКВ214 25.4 -1000 1037.1 2.16 2 999.32
БИКВ301 38 -45 44.87 10.44 2 41.46
БИКВ302 38 -50 49.97 10.5 3 46.4
БИКВ303 38 -100 102.57 6.55 3 97.78
БИКВ304 38 -150 154,7 5.34 3 148.23
БИКВ305 38 -200 206.7 4.75 3 198.46
БИКВ306 38 -350 362.4 4 3 348,66
БИКВ307 38 -500 518.1 3.7 3 498.79
БИКВ308 38 -700 725.6 3.5 3 698.84
БИКВ401 40 -63,5 64.42 8.27 1.9 60,7
БИКВ501 50 -100 102.06 9.2 3 96.9
БИКВ502 50 -150 154.27 7.1 3 147,6
БИКВ503 50 -200 206.28 6 3 198
БИКВ504 50 -250 258.22 5.4 3 248.2
БИКВ505 50 -400 413.87 4.5 3 398,5
БИКВ506 50 -450 465,73 4.3 3 448,6
БИКВ507 50 -500 517.58 4.2 3 448,6
БИКВ508 50 -600 621.28 4 3 598.7
БИКВ509 50 -800 828.64 3.8 3 798.7
Материал Плавленый кварц
БИКВ-FS01 6 -15 14.03 1.5 2.15 15.5
БИКВ-FS02 6 -30 27.84 1.5 1.82 30.51
БИКВ-FS03 12.7 -15 14.11 2 5.02 15.67
БИКВ-FS04 12.7 -20 18.71 2 4.22 20.67
БИКВ-FS05 12.7 -25 23.32 2 3.76 25.68
БИКВ-FS06 12.7 -30 27.92 2 3.46 30.68
БИКВ-FS07 12.7 -40 37.12 2 3.09 40.68
БИКВ-FS08 25.4 -25 23.32 2 9.52 25.68
БИКВ-FS09 25.4 -35 32.52 2 7.17 35.68
БИКВ-FS10 25.4 -50 46.32 2 5.55 50.68
БИКВ-FS11 25.4 -75 69.33 2 4.35 75,69
БИКВ-FS12 25.4 -100 92.33 2 3.76 100,68
БИКВ-FS13 25.4 -150 138.34 2 3.17 150,68
БИКВ-FS14 25.4 -200 184.35 2 2.88 200,69
БИКВ-FS15 25.4 -250 230.36 2 2.7 250,69
БИКВ-FS16 25.4 -300 276.36 2 2.58 300,68
БИКВ-FS17 25.4 -500 460.4 2 2.35 500.69
БИКВ-FS18 25.4 -1000 920.48 2 2.18 1000.69
БИКВ-FS19 38 -50 46.48 3 11.12 51.02
БИКВ-FS20 38 -100 92.49 3 6.95 101.03
БИКВ-FS21 38 -150 138,5 3 5.62 151.03
БИКВ-FS22 38 -200 184,5 3 4.96 201.02
БИКВ-FS23 38 -350 322.53 3 4.13 351.03
БИКВ-FS24 38 -500 460,55 3 3.78 501.02
БИКВ-FS25 38 -750 690,59 3 3.52 751.02
БИКВ-FS26 38 -1000 920.64 3 3.39 1001.04
PLCX-FS27 38 300 138.04 4.31 3 297.09
PLCX-FS28 38 500 230.1 3.79 3 497.54
PLCX-FS29 38 750 345.1 3.52 3 747.68
PLCX-FS30 38 1000 460.1 3.39 3 997.73
