Клиновые призмы и клиновые окна из N-BK7 и плавленого кварца

Laboratory Preferred Wedge-shaped Prisms

Клиновые призмы и клиновые окна из N-BK7 и плавленого кварца

A клиновидная призма это оптический элемент с наклонной плоскостью, который может отклонять оптический путь в сторону большей толщины, а угол падающего оптического пути может быть смещен одним. Когда оба объединены, его можно использовать в качестве деформационной призмы для коррекции лазерного луча или для регулировки направления исходящего луча в определенном диапазоне, что является идеальным устройством регулировки оптического пути.





WTS предоставляет вам комплексные услуги по индивидуальному проектированию.

  • Оплата :

    T/T payment

  • Порт отправки :

    FUZHOU

  • происхождение продукта :

    China
ЗАПРОС СЕЙЧАС
Категории продуктов
НОВЫЕ ТОВАРЫ
  • Подробная информация о продукте

Клиновые призмы и клиновые окна из N-BK7 и плавленого кварца



Обзор продукта：Клиновая призма, также известная как клиновидная призма, представляет собой оптический элемент с наклонными скосами, способный отклонять оптический путь к более толстой стороне. Имеет схожую функцию с оптическими окнами. Все они могут использоваться в качестве изолирующих компонентов. Клинья могут использоваться для создания небольшого отклонения, которое не позволяет вернуться к источнику.



Технические характеристики:
Материал: N-BK7 или УФ-плавленый кварц, ZnSe, германий и т. д.
Допуск размеров: +0,0, -0,1мм
Допуск на мышление: +/-0,2 мм
Качество поверхности: 60-40 С/Д
Ровность поверхности: λ/4 @ 632,8 нм
Допуск клина: ±1 угловая минута
Чистая апертура: >85% от размера
Скос: <0,25 мм×45°
Покрытие С антибликовым покрытием, с диэлектрическим покрытием или по требованию

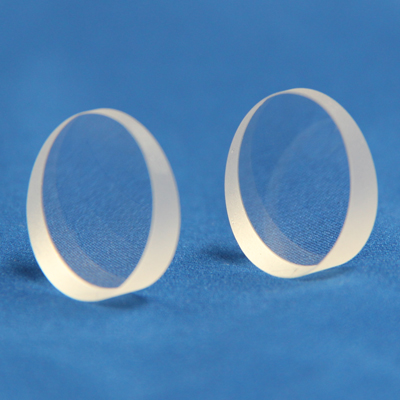

Wedge PrismsWedge Windows

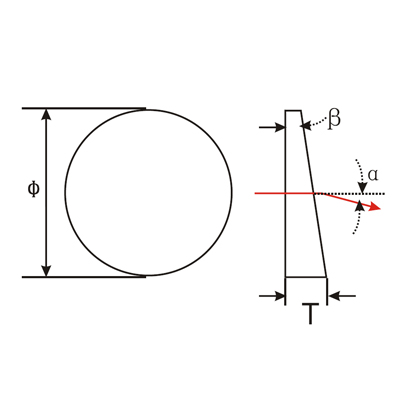

Типичные размеры:
Диаметр (мм) Угол отклонения(α) Угол клина(β)
Ф25,4 1° 1°57'
Ф25,4 2° 3°53'
Ф25,4 4° 7°46'
Ф25,4 6° 11°39'





Доступны различные требования к форме, размеру, материалу и покрытию.





Область применения：

  1. Оптическое изображение: Исправление аберраций и хроматических аберраций, улучшение качества изображений, а также повышение их четкости и точности.
  2. Лазерная технология: Используется для регулировки направления и угла лазерного луча для достижения точного управления наведением луча.
  3. Оптические измерения: Клиновые призмы могут использоваться в качестве важных оптических элементов для создания оптических разностей хода.
  4. Оптическая связь: Отрегулируйте направление распространения оптических сигналов, чтобы реализовать переключение и связь оптических сигналов между различными оптическими путями.
  5. Научные исследования: конструировать различные оптические экспериментальные устройства для изучения поляризационных характеристик света, законов преломления и отражения света и т. д.
ГОРЯЧИЕ ТЕГИ : Круглая клиновидная призма Стеклянные призмы Рисли Клиновые призмы N-BK7 Клиновые призмы из плавленого кварца Покрытые клиновидные призмы Стеклянные клиновые окна
