Высокоточные оптические стеклянные пента-призмы

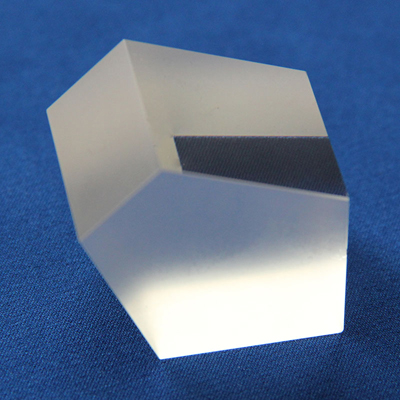

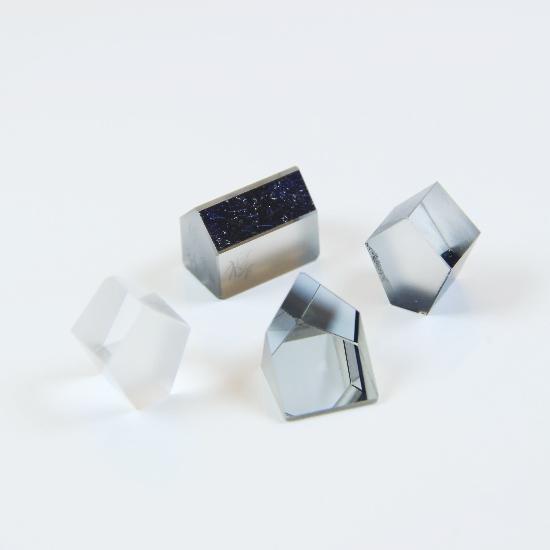

Coated and inked pentagonal prism products

Высокоточные оптические стеклянные пента-призмы

Пента-призмы представляют собой пятигранные призмы с отклонением луча на 90° и правым изображением

Отклонение луча или изображения на 90°

Изображение для правой руки
Покрытия доступны

  • Оплата :

    T/T Payment, Western Union

  • Порт отправки :

    Fuzhou China

  • происхождение продукта :

    China
ЗАПРОС СЕЙЧАС
Категории продуктов
НОВЫЕ ТОВАРЫ
  • Подробная информация о продукте

Высокоточные оптические стеклянные пента-призмы



Пента-призмы представляют собой пятигранные призмы с отклонением лучей на 90° и правосторонним изображением. Таким образом, угол отклонения 90° не зависит от ориентации призмы, что делает его особенно важным в приложениях, в которых невозможно точно контролировать ориентацию призмы.

Из-за геометрии, не позволяющей использовать полное внутреннее отражение, отражающие поверхности должны быть покрыты металлическим или диэлектрическим покрытием.

Стандартные отражающие поверхности Penta Prism покрыты алюминием или улучшенным алюминием. Иногда покрытые поверхности имеют черную окраску.

Технические характеристики:
Материал: N-BK7, плавленый кварц или другое оптическое стекло
Допуск размеров: +0,0, -0,2мм
Качество поверхности: 60-40 С/Д
Ровность поверхности: λ/4 @ 632,8 нм
Допуск угла: ±30 угловых секунд (стандарт); ±5 угловых секунд (высокая точность)
Чистая апертура: >85% от размера
Скос: <0,25 мм×45°
Покрытие: Поверхности S1 и S2: однослойное покрытие MgF2
  Поверхности S3 и S4: Алюминированные и окрашенные в черный цвет

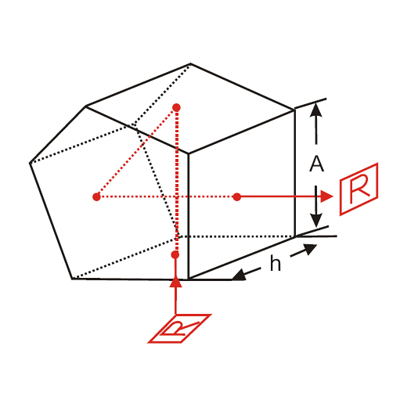

Типичные размеры:
Размеры:A×h(мм) Размер:Axh(мм)
2,5×2,5 2,5×2,5
7,0×5,0 10,0×10,0
15,0×15,0 20,0×20,0

Доступны другие размеры и покрытия.

Сценарии применения：

（1）Система формирования изображения: Свет может отражаться несколько раз, создавая прямое изображение в видоискателе телескопа и фотографии.

（2）Измерительные приборы: используются для тахеометров или лазерных дальномеров, которые имеют важное применение в промышленной геодезии, геодезии недвижимости, военной геодезии и т. д.

ГОРЯЧИЕ ТЕГИ : Пента-призмы N-BK7 Пента-призмы из плавленого кварца Призмы отклонения 90° Пять Поверхностей Призмы Оптические пента-призмы Пента-призмы с покрытием
