Прямоугольная призма отклоняет или преломляет луч света на 90° или 180°. Часто используется в телескопах, перископах и других оптических системах.
Отклонение луча или изображения на 90° или 180°
Материал: N-BK7, УФ-плавленый кварц, CaF2, ZnSe или Ge
Доступны покрытия AR и HR.
Оплата :
T/T Payment, Western UnionПорт отправки :
Fuzhou Chinaпроисхождение продукта :

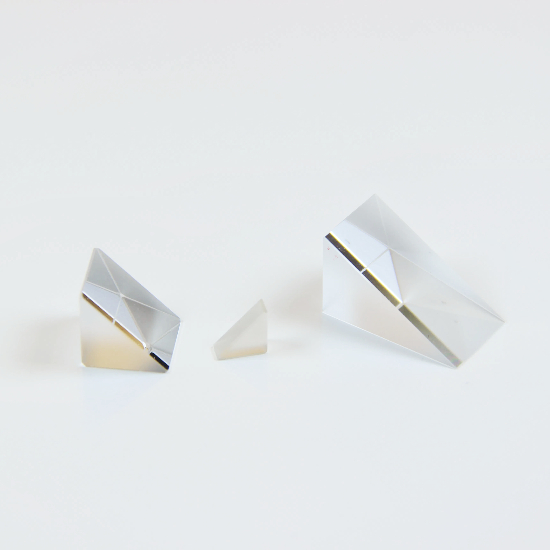

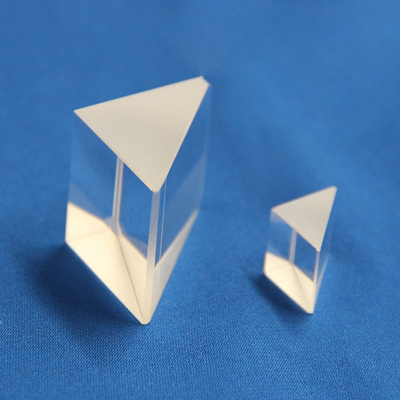

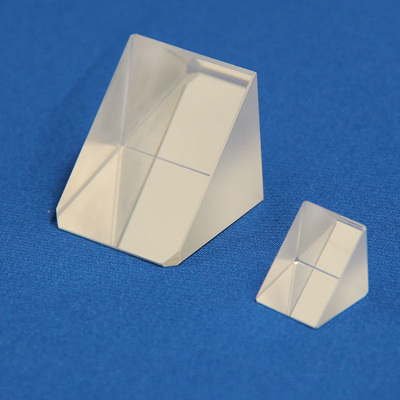

ChinaВысокоточные оптические стеклянные прямоугольные призмы
Прямоугольные призмы прецизионно отполированы до световых допусков для более требовательных приложений. Они доступны в вариантах BK7 или УФ-плавленого кварца. Призмы BK7 рекомендуются для общего лабораторного использования в видимом и ближнем ИК-диапазоне. Для УФ-, инфракрасных или термочувствительных приложений рекомендуются призмы из плавленого кварца. Наши призмы из плавленого кварца изготавливаются в соответствии со строгими спецификациями и полезны в диапазоне от 0,16 до 2,10 мкм.
Прямоугольная призма отклоняет или преломляет луч света на 90° или 180°. Она часто используется в телескопах, перископах и других оптических системах.

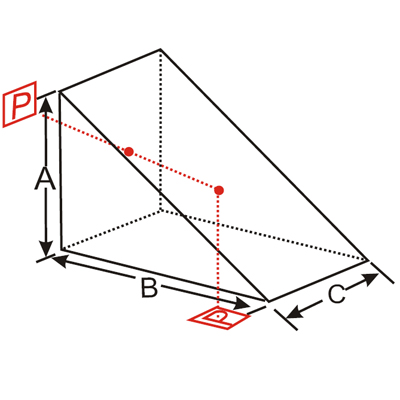

Отклонение на 90 градусов: Отклонение на 90 градусов происходит на грани. Изображение гипотенузы выпрямлено и перевернуто.

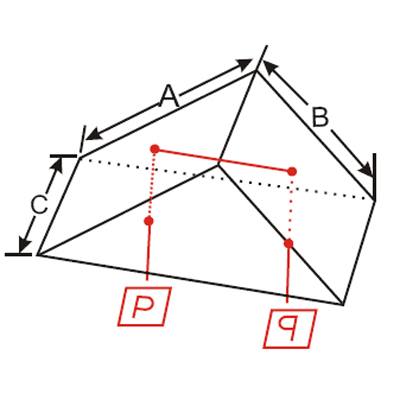

Отклонение 180 градусов: отклонение 180° используется с гипотенузой в качестве входной и выходной поверхности. Основное применение — в качестве ретрорефлектора при условии, что плоскость падающего луча включает вершину.
| Технические характеристики: | |
| Материал: | N-BK7; УФ-плавленый кварц, германий, ZnSe и т.д. оптическое стекло |
| Допуск размеров: | ±0,1 мм (стандарт); ±0,05 мм (высокая точность) |
| Качество поверхности: | 60-40 S/D (стандарт); 10-5 S/D (высокая точность) |
| Ровность поверхности: | λ/4@632.8нм (стандарт); λ/8@632.8нм (высокая точность) |
| Отклонение 180°: | ±3 угловых минуты (стандарт); ±30 угловых секунд (высокая точность) |
| Чистая апертура: | >85% от размера |
| Скос: | <0,25 мм×45° |
| Покрытие: | С антибликовым покрытием, с алюминиевым покрытием и по требованию |
| Типичные размеры: | |
| AxBxC(мм) | AxBxC(мм) |
| 3.0x3.0x3.0 | 15.0x15.0x15.0 |
| 5.0x5.0x5.0 | 25,4x25,4x25,4 |
| 10.0x10.0x10.0 | 38.1x38.1x38.1 |
| 12,7x12,7x12,7 | 50,8x50,8x50,8 |
Сценарии применения:
(1) Телескоп: используется для складывания оптического пути и коррекции изображения;
(2) Микроскопия: изменяя направление распространения света, ее также можно использовать для генерации и анализа поляризованного света;
(3)Перископ: благодаря двум отражениям световые лучи распространяются по прямоугольному пути;
(4)Дальномер: отраженный лазерный луч
(5) Калибровка оптических приборов: калибровка оптического пути и угла других оптических приборов.
(6) Волоконно-оптическая связь: может использоваться для соединения и управления оптическими сигналами.
(7) Фотографическое оборудование: используется для специального проектирования оптического пути с целью достижения определенных эффектов съемки.
