Высокоточные двояковыпуклые линзы и двояковыпуклые линзы

High Presion Double Convex Lenses and Bi-convex Lenses
High Presion Double Convex Lenses and Bi-convex Lenses

Высокоточные двояковыпуклые линзы и двояковыпуклые линзы

Двояковыпуклые линзы, Двояковыпуклые линзы имеют две выгнутые наружу поверхности, положительное фокусное расстояние и полезны для получения изображений 1:1 и в многоэлементных системах.Эти линзы рассчитаны на фокусное расстояние f= (R1*R2)/((n-1)*(R2-R1))

1. Поддерживается пакетом оптического проектирования Zemax

2. Положительное фокусное расстояние

3. Материал по требованию

  • Оплата :

    T/T Payment, Western Union

  • Порт отправки :

    Fuzhou China

  • происхождение продукта :

    China
ЗАПРОС СЕЙЧАС
Категории продуктов
НОВЫЕ ТОВАРЫ
  • Подробная информация о продукте

Высокоточные двояковыпуклые линзы и двояковыпуклые линзы

Двойные выпуклые линзы (двояковыпуклые линзы) имеют две выгнутые наружу поверхности, положительное фокусное расстояние и полезны для получения изображений 1:1 и в многоэлементных системах.Эти объективы рассчитаны на фокусное расстояние f= (R1*R2)/((n-1)*(R2-R1)).

1. Поддерживается пакетом оптического проектирования Zemax

2. Положительное фокусное расстояние

3. Материал по требованию

Компания WTS предлагает изготовление двойных выпуклых линз по индивидуальному заказу.

Материал:Оптическое стекло, BK7, плавленый кварц, Schott, OHARA, CaF2, германий и т. д.
Допуск размеров: ±0,1 мм (стандартный), ±0,01 мм (высокая точность)
Допуск толщины центра: ±0,1 мм (стандартный), ±0,02 мм (высокая точность)
Параксиальное фокусное расстояние: ±2%
Качество поверхности: 60/40 (стандарт), 20/10 (высокая точность)
Чистая апертура: >85%
Рисунок поверхности: λ/2 (стандарт), λ/8 (высокая точность) при 633 нм
Центрирование: 3 угловые минуты
Скос: <0,25 мм×45°
Покрытие: По требованию

Glass Bi-convex Lenses

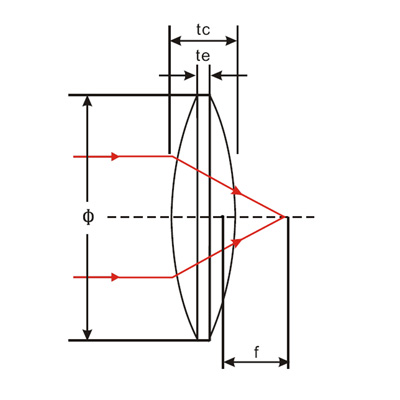

Типичные размеры
Номер товараΦ(мм)ф(мм)R2=R2(мм)Тс(мм)Те(мм)Фб(мм)
МатериалН-БК7
BICX00161515.22.11.514.3
BICX00263030.831.791.529.42
BICX10112.71514.654.89213.27
BICX10212.72020.044.07218.62
BICX10312.72525.353.62223.82
BICX10412.73030.553.33228.89
BICX10512.74041.022.99239.04
BICX10612.75051.42.79249.08
BICX10712.77577.452.52274.24
BICX10812.7100103.282.39299.16
BICX20125.42524.729.02222.24
BICX20225.431.731.557.34229.15
BICX20325.43535.086.76232.66
BICX20425.45050.935.22248.22
BICX20525.47577.094.11273,63
BICX20625.4100103.043.57298.73
BICX20725.4125129.123.252123,92
BICX20825.4150155.13.042149
BICX20925.4175181.132.892174.12
BICX21025.42002072.782199.07
BICX21125.4250258.92.622249.12
BICX21225.4300310,82.522299.17
BICX21325.4500518.32.312499.21
BICX21425.410001037.12.162999.32
BICX301305050.76.54247.77
BICX30230500518.32.432499.19
BICX303384544.8710.44241.46
BICX304385049.9710.5346.4
BICX30538100102.576.55397.78
BICX30638150154,75.343148.23
BICX30738200206.74.753198.46
BICX30838350362.443348,66
BICX30938500518.13.73498.79
BICX31038700725.63.53698.84
BICX4014063,564.428.271.960,7
BICX50150100102.069.2396.9
BICX50250150154.277.13147,6
BICX50350200206.2863198
BICX50450250258.225.43248.2
BICX50550400413.874.53398,5
BICX50650450465.734.33448,6
BICX50750500517.584.23448,6
BICX50850600621.2843598.7
BICX50950800828.643.83798.7
МатериалПлавленый кварц
BICX-FS0161513.462.181.514.24
BICX-FS0263027.291.831.529.34
BICX-FS0312.71512.915.34213.05
BICX-FS0412.72017.74.36218.46
BICX-FS0512.72522.393.84223.66
BICX-FS0612.73027.043.51228.77
BICX-FS0712.74036.313.12238.92
BICX-FS0825.42521.2310.11221.14
BICX-FS0925.43530.977.45232.33
BICX-FS1025.45045.085.65248.01
BICX-FS1125.47568.234.39273.39
BICX-FS1225.410091.413.77298.69
BICX-FS1325.4150137,53.182148.89
BICX-FS1425.4200183,652.882199.09
BICX-FS1525.4250229,62.72249.06
BICX-FS1625.4300275,62.592299.07
BICX-FS1725.4500459,72.352499.19
BICX-FS1825.41000919,82.182999.24
BICX-FS19385044.0611.61345.81
BICX-FS203810090.997.01397.67
BICX-FS2138150137.095.653148.01
BICX-FS2238200183.234.983198.27
BICX-FS2338350321.44.123348,58
BICX-FS2438500459,53.793498.72
BICX-FS2538750689,53.523748.73
BICX-FS26381000919.63.393998.82
