Прецизионные оптические стеклянные ахроматические линзы (дуплеты)
Ахроматические линзы (дуплеты)
Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Корректирует осевые сферические и хроматические аберрации.
Доступны индивидуальные ахроматические линзы
Оплата :
T/T Payment, Western UnionПорт отправки :
Fuzhou Chinaпроисхождение продукта :
ChinaПрецизионные оптические стеклянные ахроматические линзы (дуплеты)
Ахроматические линзы(Дуплет) состоит из положительной линзы Crown Glass с низким индексом, склеенной с отрицательной линзой Flint Glass с высоким индексом. Элементы выбраны таким образом, чтобы исключить хроматическую аберрацию на двух хорошо разделенных длинах волн, обычно в синей и красной области спектра. Фокусное расстояние постоянно на этих двух длинах волн, а сдвиги фокусного расстояния практически устранены на видимых длинах волн. Одним из частых применений является достижение фокусировки лазерного луча с ограничением дифракции. Отрицательный ахромат обычно используется, когда необходимо устранить хроматическую аберрацию. Помимо уменьшения хроматической аберрации на расчетных длинах волн, сферическая аберрация и кома значительно уменьшаются.
Спецификация
|
Материал: |
Стекло Crown с низким индексом высокоиндексное стекло Flint Glass CDGM, Schott, Ohara и т. д. |
| Допуск размеров: | ±0,1 мм (стандартный), ±0,01 мм (высокая точность) |
| Допуск толщины центра: | ±0,1 мм (стандартный), ±0,05 мм (высокоточный) |
| Параксиальное фокусное расстояние: | ±2% |
| Качество поверхности: | 60/40 (стандарт), 20/10 (высокая точность) |
| Чистая апертура: | >85% |
| Рисунок поверхности: | λ/2 (стандарт), λ/4 (высокая точность) при 633 нм |
| Центрирование: | 3 угловые минуты |
| Скос: | <0,25 мм×45° |
| Покрытие: | По требованию |
Примечание для сферической линзы:
a. По запросу также доступны другие оптические стеклянные материалы от Schott, Ohara, Hoya или китайские CDGM, UVFS от Heraeus, Corning, Germanium, Silicon, ZnSe, ZnS, CaF2, Sapphire.
b. По запросу возможно изготовление на заказ сферических линз любого размера диаметром от 1,0 до 300 мм.
Комплексное обслуживание для Vision Optics-Лазерная оптика-Медицинская оптика-Оптическая связь 5G-Военная оптика.

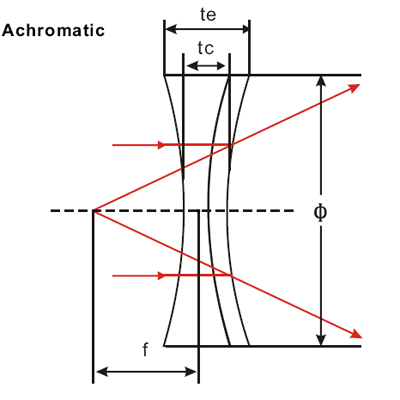

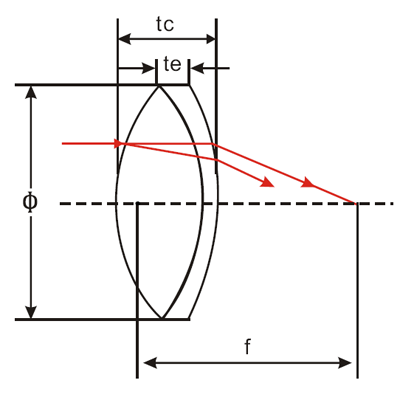

Типичный размер
| Материал | Н-БК7&Н-СФ5 | |||||||
| Номер товара | Φ(мм) | ф(мм) | Р(мм) | Р(мм) | Р(мм) | Тс(мм) | Те(мм) | Фб(мм) |
| АЛП001 | 6 | 15 | 8.831 | -6.55 | -19.77 | 2.71 | 1 | 13.07 |
| АЛП002 | 6 | 20 | 12.36 | -8.51 | -24.38 | 2.6 | 1 | 18.29 |
| АЛП003 | 6 | 25 | 15.7 | -10.67 | -29.99 | 2.3 | 1 | 23.46 |
| АЛП004 | 6 | 30 | 18.88 | -12.94 | -36.48 | 1.9 | 1 | 28.69 |
| АЛП005 | 8 | 25 | 15.6 | -10.81 | -30.48 | 2.9 | 1 | 23.13 |
| АЛП006 | 8 | 30 | 18.88 | -12.88 | -36.22 | 2.7 | 1 | 28.28 |
| АЛП101 | 10 | 20 | 12.32 | -9.02 | -25.23 | 3.8 | 1 | 17.63 |
| АЛП102 | 12 | 25 | 15.35 | -11.35 | -31,92 | 4.2 | 1.3 | 22.29 |
| АЛП103 | 12.7 | 30 | 18.54 | -13.49 | -37,84 | 4 | 1.3 | 27.36 |
| АЛП104 | 12.7 | 40 | 25.23 | -17.54 | -48.75 | 3.4 | 1.3 | 37.78 |
| АЛП105 | 12.7 | 50 | 31.26 | -21.93 | -62.37 | 3.1 | 1.3 | 47.99 |
| АЛП106 | 12.7 | 60 | 37.33 | -26.42 | -75,86 | 2.8 | 1.3 | 58.13 |
| АЛП107 | 12.7 | 75 | 46.77 | -32,96 | -94,62 | 2.6 | 1.3 | 73.23 |
| АЛП108 | 13 | 40,5 | 25.41 | -18.07 | -50.47 | 3 | 1.3 | 38.48 |
| АЛП109 | 14 | 44 | 27.54 | -19.54 | -54,95 | 3.3 | 1.3 | 41.83 |
| АЛП110 | 18 | 40 | 24.27 | -18.37 | -53.09 | 5.4 | 1.5 | 36.51 |
| АЛП111 | 18 | 50 | 31.69 | -22 | -60,57 | 4.8 | 1.5 | 46.99 |
| АЛП112 | 18 | 60 | 37.84 | -26.49 | -73,79 | 4.1 | 1.5 | 57.3 |
| АЛП201 | 25.4 | 60 | 37.33 | -27.16 | -75,86 | 7 | 2 | 55.57 |
| АЛП202 | 25.4 | 120 | 73.28 | -54.33 | -159,9 | 4.2 | 2 | 117.1 |
| АЛН101 | 12.7 | -25 | -15.28 | 13.37 | 39.17 | 1.5 | 2.5 | -26.61 |
| АЛН102 | 12.7 | -30 | -24,72 | 19.1 | 56.1 | 1.5 | 2.5 | -41,56 |
| АЛН201 | 25.4 | -40 | -29.79 | 26.85 | 82.41 | 2 | 4.3 | -52,66 |
