Плоско-вогнутые линзы имеют отрицательное фокусное расстояние и обычно используются для того, чтобы заставить коллимированный луч расходиться, как в расширителе луча галилеевского типа или телескопе.
1. Расширение луча
2. Световая проекция
3. Увеличение фокусного расстояния оптической системы
Оплата :
T/T Payment, Western UnionПорт отправки :
Fuzhou Chinaпроисхождение продукта :
ChinaОптические стеклянные плосковогнутые линзы
1. Расширение луча
2. Световая проекция
3. Увеличение фокусного расстояния оптической системы
Плоско-вогнутые линзы имеют отрицательное фокусное расстояние и могут использоваться для расхождения коллимированных пучков; в этом случае изогнутая поверхность должна быть обращена к источнику, чтобы минимизировать сферическую аберрацию. Кроме того, их можно использовать для компенсации эффектов сферической аберрации, вызванной другими линзами в оптической системе. Поскольку сферическая аберрация плосковогнутой линзы отрицательна, ее можно использовать для компенсации аберрации других линз.
WTS предлагает плосковогнутые линзы N-BK7, плосковогнутые линзы из плавленого кварца, Плоско-вогнутые линзы из фторида кальция и т. д.
| Материал: | Оптическое стекло класса А, материал УФ, видимого и ИК диапазона |
| Допуск размеров: | ±0,1 мм (стандартный), ±0,05 мм (высокоточный) |
| Допуск толщины центра: | ±0,1 мм (стандартный), ±0,05 мм (высокоточный) |
| Параксиальное фокусное расстояние: | ±2% |
| Качество поверхности: | 60/40 (стандарт), 20/10 (высокая точность) |
| Чистая апертура: | >85% |
| Рисунок поверхности: | λ/2 (стандарт), λ/4 (высокая точность) при 633 нм |
| Центрирование: | 3 угловые минуты |
| Скос: | <0,25 мм×45° |
| Покрытие: | По требованию |
Примечание для сферической линзы:
a. По запросу также доступны другие оптические стеклянные материалы от Schott, Ohara, Hoya или китайской CDGM.
b. По запросу возможно изготовление на заказ сферических линз любого размера диаметром от 1,0 до 300 мм.
Комплексное обслуживание для Vision Optics-Лазерная Оптика-Медицинская оптика-Оптическая связь 5G-Военная оптика.
|

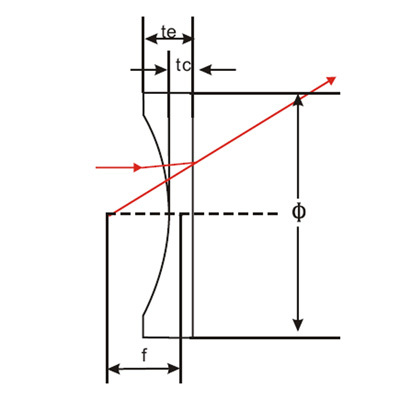

Типичные размеры |
||||||
| Номер товара | Диаметр (мм) | ф(мм) | Р(мм) | Тс(мм) | Те(мм) | Фб(мм) |
| Материал | Н-БК7 | |||||
| ПЛКВ001 | 6 | -12 | 6.22 | 2 | 2.77 | -13.31 |
| ПЛКВ002 | 6 | -24 | 12.44 | 2 | 2.37 | -25.31 |
| ПЛКВ101 | 12.7 | -15 | 7.79 | 2 | 5.27 | -16.35 |
| ПЛКВ102 | 12.7 | -20 | 10.37 | 2 | 4.17 | -21.32 |
| ПЛКВ103 | 12.7 | -25 | 12.97 | 2 | 3.7 | -26.33 |
| ПЛКВ104 | 12.7 | -30 | 15.56 | 2 | 3.4 | -31.31 |
| ПЛКВ105 | 12.7 | -40 | 20.75 | 2 | 3 | -41.32 |
| ПЛКВ106 | 12.7 | -50 | 25.94 | 2 | 2.79 | -51.33 |
| ПЛКВ107 | 12.7 | -75 | 38.9 | 2 | 2.52 | -76.31 |
| ПЛКВ108 | 12.7 | -100 | 51.88 | 2 | 2.39 | -101.33 |
| ПЛКВ201 | 25.4 | -35 | 18.15 | 2 | 7.18 | -36.32 |
| ПЛКВ202 | 25.4 | -50 | 25.94 | 2 | 5.32 | -51.33 |
| ПЛКВ203 | 25.4 | -70 | 36.31 | 2 | 4.29 | -71.32 |
| ПЛКВ204 | 25.4 | -75 | 38.9 | 2 | 4.13 | -76.31 |
| ПЛКВ205 | 25.4 | -100 | 51.88 | 2 | 3.58 | -101.33 |
| ПЛКВ206 | 25.4 | -125 | 64,96 | 2 | 3.26 | -126.36 |
| ПЛКВ207 | 25.4 | -150 | 77,8 | 2 | 3.04 | -151,3 |
| ПЛКВ208 | 25.4 | -175 | 90,78 | 2 | 2.89 | -176.32 |
| ПЛКВ209 | 25.4 | -200 | 103,75 | 2 | 2.78 | -201.33 |
| ПЛКВ210 | 25.4 | -250 | 129,72 | 2 | 2.62 | -251.39 |
| ПЛКВ211 | 25.4 | -300 | 155,6 | 2 | 2.52 | -301.29 |
| ПЛКВ212 | 25.4 | -500 | 259.4 | 2 | 2.31 | -501.39 |
| ПЛКВ213 | 25.4 | -1000 | 518.7 | 2 | 2.16 | -1001.28 |
| ПЛКВ301 | 30 | -80 | 41,5 | 2 | 4.81 | -81.32 |
| ПЛКВ302 | 30 | -100 | 51.88 | 2 | 4.22 | -101.33 |
| ПЛКВ303 | 30 | -200 | 103,75 | 2 | 3.09 | -201.33 |
| ПЛКВ304 | 38 | -50 | 25.94 | 2 | 10.28 | -51.33 |
| ПЛКВ305 | 38 | -100 | 51.88 | 2 | 5.6 | -101.33 |
| ПЛКВ306 | 38 | -150 | 77,8 | 2 | 4.36 | -151,3 |
| ПЛКВ307 | 38 | -200 | 103,75 | 2 | 3.76 | -201.33 |
| ПЛКВ308 | 38 | -350 | 181,55 | 2 | 3 | -351.31 |
| ПЛКВ309 | 38 | -500 | 259.4 | 2 | 2.7 | -501.39 |
| ПЛКВ310 | 38 | -700 | 363.1 | 2 | 2.5 | -701.31 |
| ПЛКВ401 | 40 | -50 | 25.94 | 2 | 11.42 | -51.33 |
| ПЛКВ501 | 50 | -75 | 38.9 | 2 | 12.1 | -76.97 |
| ПЛКВ502 | 50 | -100 | 51.88 | 3 | 9.42 | -101.99 |
| ПЛКВ503 | 50 | -150 | 77,8 | 3 | 7.13 | -151,96 |
| ПЛКВ504 | 50 | -200 | 103,75 | 3 | 6.06 | -201.99 |
| ПЛКВ505 | 50 | -250 | 129,72 | 3 | 5.43 | -252.05 |
| ПЛКВ506 | 50 | -400 | 207 | 3 | 4.52 | -401.03 |
| ПЛКВ507 | 50 | -500 | 259.4 | 3 | 4.21 | -502.05 |
| ПЛКВ508 | 50 | -600 | 311.2 | 3 | 4.01 | -601.91 |
| ПЛКВ509 | 50 | -800 | 415 | 3 | 3.75 | -802.02 |
| Материал | Плавленый кварц | |||||
| ПЛКВ-FS01 | 12.7 | -15 | 6.92 | 2 | 6.17 | -16.41 |
| ПЛКВ-FS02 | 12.7 | -20 | 9.2 | 2 | 4.54 | -21.38 |
| ПЛКВ-FS03 | 12.7 | -25 | 11.51 | 2 | 3.91 | -26.38 |
| ПЛКВ-FS04 | 12.7 | -30 | 13.8 | 2 | 3.55 | -31.37 |
| ПЛКВ-FS05 | 12.7 | -40 | 18.41 | 2 | 3.13 | -41.38 |
| ПЛКВ-FS06 | 25.4 | -35 | 16.11 | 2 | 8.2 | -36.36 |
| ПЛКВ-FS07 | 25.4 | -50 | 23.01 | 2 | 5.82 | -51.38 |
| ПЛКВ-FS08 | 25.4 | -75 | 34.51 | 2 | 4.42 | -76.38 |
| ПЛКВ-FS09 | 25.4 | -100 | 46.03 | 2 | 3.79 | -101.42 |
| ПЛКВ-FS10 | 25.4 | -150 | 69.02 | 2 | 3.18 | -151.39 |
| ПЛКВ-FS11 | 25.4 | -175 | 80,54 | 2 | 3.01 | -176.43 |
| ПЛКВ-FS12 | 25.4 | -200 | 92.04 | 2 | 2.88 | -201.42 |
| ПЛКВ-FS13 | 25.4 | -250 | 115.08 | 2 | 2.7 | -251,5 |
| ПЛКВ-FS14 | 25.4 | -300 | 138.04 | 2 | 2.59 | -301.41 |
| ПЛКВ-FS15 | 25.4 | -500 | 230.1 | 2 | 2.35 | -501,5 |
| ПЛКВ-FS16 | 25.4 | -1000 | 460.1 | 2 | 2.18 | -1001.42 |
| ПЛКВ-FS17 | 38 | -50 | 23.01 | 3 | 13.03 | -52.07 |
| ПЛКВ-FS18 | 38 | -100 | 46.03 | 3 | 7.1 | -102.1 |
| ПЛЦВ-FS19 | 38 | -150 | 69.02 | 3 | 5.67 | -152.07 |
| ПЛКВ-FS20 | 38 | -200 | 92.04 | 3 | 4.98 | -202.11 |
| ПЛКВ-FS21 | 38 | -350 | 161.06 | 3 | 4.13 | -352.13 |
| ПЛКВ-FS22 | 38 | -500 | 230.1 | 3 | 3.79 | -502.19 |
