Оптические стеклянные плоско-выпуклые линзы

Плоско-выпуклые линзы лучше всего использовать, когда одна сопряженная точка (расстояние до объекта S или расстояние до изображения S') больше другой более чем в пять раз. Эта форма линзы близка к лучшей форме как для фокусировки коллимированного света, так и для коллимации точечного источника.

High Presion Double Convex Lenses and Bi-convex Lenses

Высокоточные двояковыпуклые линзы и двояковыпуклые линзы

Двояковыпуклые линзы, Двояковыпуклые линзы имеют две выгнутые наружу поверхности, положительное фокусное расстояние и полезны для получения изображений 1:1 и в многоэлементных системах.Эти линзы рассчитаны на фокусное расстояние f= (R1*R2)/((n-1)*(R2-R1)) 1. Поддерживается пакетом оптического проектирования Zemax 2. Положительное фокусное расстояние 3. Материал по требованию

Оптические стеклянные плосковогнутые линзы

Плоско-вогнутые линзы имеют отрицательное фокусное расстояние и обычно используются для того, чтобы заставить коллимированный луч расходиться, как в расширителе луча галилеевского типа или телескопе.1. Расширение луча2. Световая проекция3. Увеличение фокусного расстояния оптической системы

High Presion Double Concave Lenses and Bi-concave Lenses

Высокоточные двояковогнутые линзы и двояковогнутые линзы

Двойные вогнутые линзы, двояковогнутые линзы похожи на плосковогнутые линзы в том, что они используются для получения расходящегося света. Двояковогнутые линзы лучше всего использовать, когда входной луч сходящийся. 1. Поддерживается пакетом оптического проектирования Zemax 2. Отрицательное фокусное расстояние 3. Материал по требованию

Прецизионные оптические стеклянные ахроматические линзы (дуплеты)

Ахроматические линзы (дуплеты) Также доступны ахроматы с покрытием VIS 0° и VIS-NIR. Корректирует осевые сферические и хроматические аберрации.Доступны индивидуальные ахроматические линзы

Optical Glass Plano-Concave Cylinrical Lenses

Оптические стеклянные плосковогнутые цилиндрические линзы

Плоско-вогнутые цилиндрические линзы используются для обеспечения фокусирующей способности только в одной секции, для освещения или обнаружения света от линейных источников. Также используются для анаморфотного сжатия лучей и изображений.1. Идеально подходит для приложений, требующих увеличения в одном измерении2. Используется для преобразования коллимированного пучка в линию3. Доступны прямоугольные и круглые форм-факторы

Оптически точные стеклянные асферические линзы

Точные асферические линзы Коллимируйте или фокусируйте свет с помощью одного элементаУменьшить сферическую аберрацию Уменьшить общий вес системы

Optical Glass Ball Lenses and Half ball lenses

Оптические стеклянные шаровидные линзы и полусферические линзы

Обычно используются оптические стеклянные шарообразные линзы. 1. Коллимирование и фокусировка лазера 2. Соединение лазера с волокном 3. Соединение волокон друг с другом 4. Соединение оптоволокна с детектором

Материал:	Оптическое стекло класса А или плавленый кварц, CaF2, кремний, германий
Допуск размеров:	±0,1 мм (стандартный), ±0,05 мм (высокоточный)
Допуск толщины центра:	±0,1 мм (стандартный), ±0,05 мм (высокоточный)
Параксиальное фокусное расстояние:	±2%
Качество поверхности:	60/40 (стандарт), 20/10 (высокая точность)
Чистая апертура:	>85%
Рисунок поверхности:	λ/2 (стандарт), λ/4 (высокая точность) при 633 нм
Центрирование:	3 угловые минуты
Скос:	<0,25 мм×45°
Покрытие:	По требованию

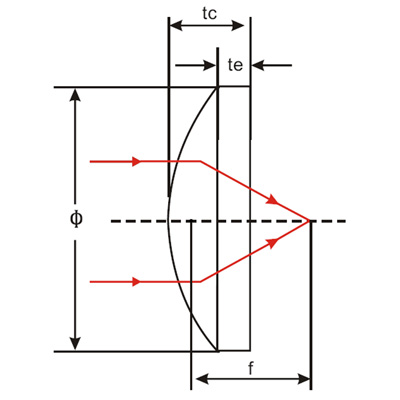

Типичные размеры
Номер товара	Диаметр (мм)	ф(мм)	Р(мм)	Тс(мм)	Те(мм)	Фб(мм)
Материал	Н-БК7
PLCX001	6	12	6.22	2.27	1.5	10.5
PLCX002	6	30	15.56	1.79	1.5	28.82
PLCX101	10	15	7.78	3.8	2	12.5
PLCX102	10	22	11.4	3.1	1.9	20
PLCX103	12.7	20	10.37	3.97	1.8	17.39
PLCX104	12.7	25	12.94	3.47	1.8	22.67
PLCX105	12.7	30	15.56	3.16	1.8	27.92
PLCX106	12.7	40	20.75	2.8	1.8	38.16
PLCX107	12.7	50	25.94	2.59	1.8	48.3
PLCX108	12.7	75	38.9	2.32	1.8	73,47
PLCX109	12.7	100	51.88	2.19	1.8	98.57
PLCX201	25.4	25	13.18	11.65	2	17.74
PLCX202	25.4	30	15.56	8.57	2	24.35
PLCX203	25.4	40	20.75	6.35	2	35.82
PLCX204	25.4	50	25.94	5.32	2	46.51
PLCX205	25.4	60	31.12	4.72	2	56.89
PLCX206	25.4	75	38.9	4.13	2	72.27
PLCX207	25.4	100	51.88	3.58	2	97.66
PLCX208	25.4	125	64,86	3.27	2	122.89
PLCX209	25.4	150	77,8	3.04	2	147.98
PLCX210	25.4	175	90,78	2.89	2	173.1
PLCX211	25.4	200	103,75	2.78	2	198.18
PLCX212	25.4	300	155,6	2.52	2	298.31
PLCX213	25.4	400	207	2.39	2	397.49
PLCX214	25.4	500	259.4	2.31	2	498.56
PLCX301	30	50	25.94	7.28	2.5	45.21
PLCX302	30	75	38.9	5.51	2.5	71.36
PLCX303	30	100	51.88	4.72	2.5	96.91
PLCX304	30	150	77,8	3.96	2.5	147.38
PLCX305	38	50	25.92	11.3	3	42.6
PLCX306	38	75	38.87	8	3	69.7
PLCX307	38	100	51.83	6.6	3	95,7
PLCX308	38	150	77.75	5.3	3	146,5
PLCX309	38	200	103,66	4.8	3	196,5
PLCX310	38	350	181.41	4	3	347.4
PLCX311	38	500	259.15	3.7	3	497.6
PLCX501	50.8	100	51.88	9.64	3	93,67
PLCX502	50.8	125	64,86	8.18	3	119,65
PLCX503	50.8	150	77,8	7.26	3	145.2
PLCX504	50.8	200	103,75	6.16	3	195,96
PLCX505	50.8	500	259.4	4.25	3	497.28
PLCX506	50.8	750	389	3.83	3	747.4
Материал	Плавленый кварц
PLCX-FS01	12.7	20	9.2	4.34	1.8	17.03
PLCX-FS02	12.7	25	11.51	3.71	1.8	24.47
PLCX-FS03	12.7	30	13.8	3.35	1.8	27.71
PLCX-FS04	12.7	40	18.41	2.93	1.8	38
PLCX-FS05	12.7	50	23.01	2.69	1.8	48.17
PLCX-FS06	12.7	75	34.51	2.39	1.8	73.37
PLCX-FS07	12.7	100	46.03	2.24	1.8	98.51
PLCX-FS08	25.4	35	16.11	8.2	2	29.39
PLCX-FS09	25.4	40	18.41	7.08	2	35.16
PLCX-FS10	25.4	50	23.01	5.82	2	46.03
PLCX-FS11	25.4	75	34.51	4.42	2	71.98
PLCX-FS12	25.4	100	46.03	3.79	2	97.45
PLCX-FS13	25.4	125	57.54	3.42	2	122.72
PLCX-FS14	25.4	150	69.02	3.18	2	147,84
PLCX-FS15	25.4	175	80,54	3.01	2	173
PLCX-FS16	25.4	200	92.04	2.88	2	198.08
PLCX-FS17	25.4	250	115.08	2.7	2	248.28
PLCX-FS18	25.4	300	138.04	2.59	2	298.26
PLCX-FS19	25.4	500	230.1	2.35	2	498.52
PLCX-FS20	25.4	750	345.1	2.23	2	748.57
PLCX-FS21	25.4	1000	460.1	2.18	2	998.56
PLCX-FS22	38	75	34.51	8.7	3	69.05
PLCX-FS23	38	100	46.03	7.1	3	95.19
PLCX-FS24	38	150	69.02	5.67	3	146.14
PLCX-FS25	38	200	92.04	4.98	3	196.64
PLCX-FS26	38	250	115.08	4.58	3	247
PLCX-FS27	38	300	138.04	4.31	3	297.09
PLCX-FS28	38	500	230.1	3.79	3	497.54
PLCX-FS29	38	750	345.1	3.52	3	747.68
PLCX-FS30	38	1000	460.1	3.39	3	997.73
