LP12A Плоскостной прецизионный полировальный станок

LP12A Плоскостной прецизионный полировальный станок

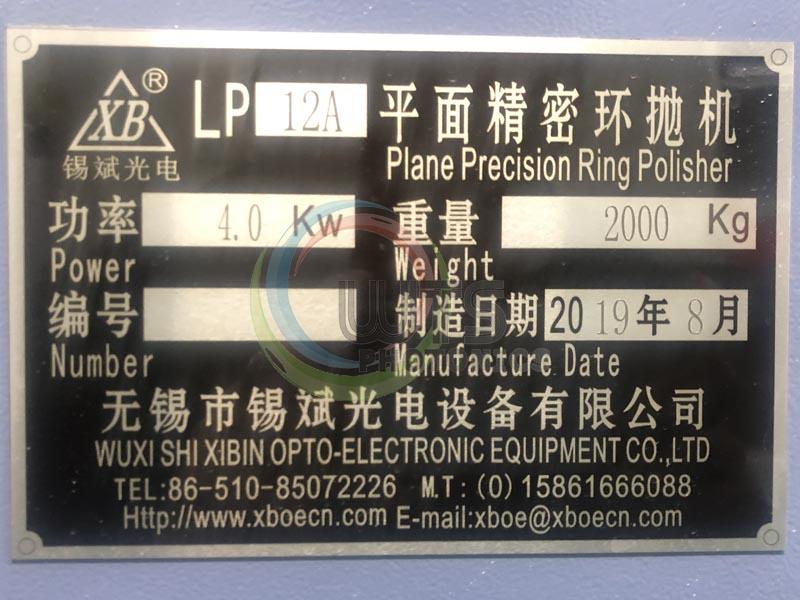

19 сентября 2019 года изготовленный по индивидуальному заказу прецизионный полировальный станок для плоскостной обработки колец LP12A производства компании WUXI SHI XIBIN OPTO-ELECTRONIC EQUIPMENT CO., LTD прибыл на WTS.

Плоский прецизионный кольцевой полировальный станок может использоваться для обработки оконных изделий большого диаметра. Максимальный размер обработки может достигать 400 мм, а точность плоскостности поверхности может достигать L/20.

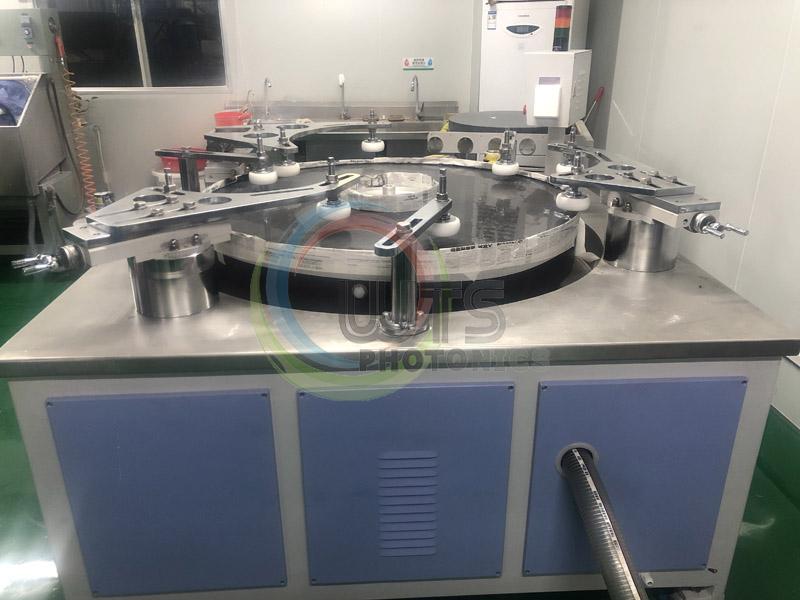

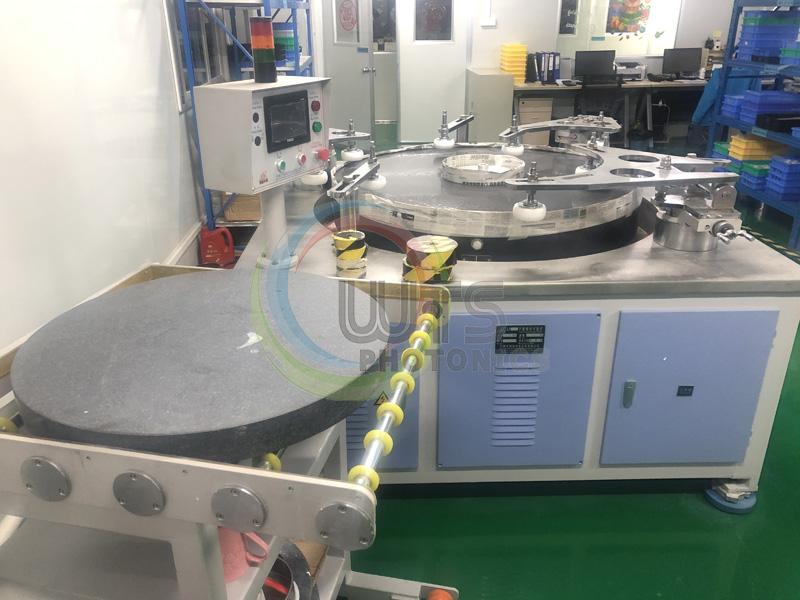

LP12A прецизионный полировальный станок для плоской кольцевой полировки

1. Основная функция оборудования

Этот станок в основном используется для точной шлифовки и полировки высокоточных оптических стекол, кварца, хрусталя, металлических и неметаллических высокоточных плоских компонентов. Станок использует мощный червячный редуктор и большие упорные шарикоподшипники. Гранитные столешницы имеют минимальную деформацию в различных средах и при различных температурах. Станок оснащен столом из нержавеющей стали, чистым и красивым резервуаром для воды, легко чистится, регулировкой скорости переменной частоты, большим выходным крутящим моментом.

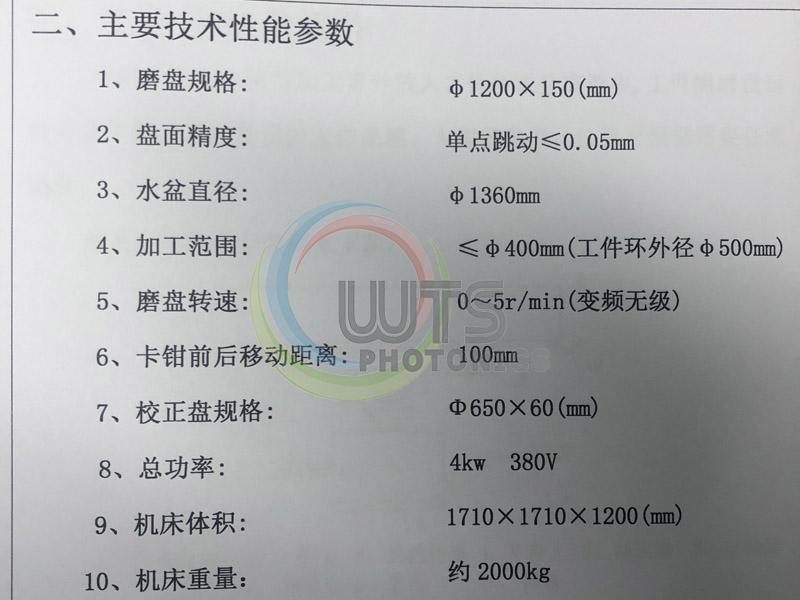

2. Технические параметры:

1). Характеристики шлифовального диска: Φ1200x150 мм

2). Точность поверхности: единичное биение ≤0,05 мм

3). Диаметр раковины: Φ1360 мм

4). Диапазон обработки: Φ 400 мм (наружный диаметр кольца заготовки Φ500 мм)

5). Скорость вращения шлифовального диска: 0 ～ 5 об / мин (бесступенчатое преобразование частоты)

6). Расстояние перемещения суппорта вперед и назад: 100 мм.

7). Характеристики калибровочного диска: Φ650x60 мм

8)Общая мощность станка: 4кВт 380В

9). Размеры: 1710 × 1710 × 1200 (мм)

10). Вес машины: около 2000 кг.

Плоский прецизионный кольцевой полировальный станок LP12A значительно расширяет диапазон размеров обработки изделий и обеспечивает точность обработки крупнокалиберных изделий. Изделия, обработанные кольцевым полировальным станком, могут использоваться в небе для высокоточных окон ракет и спутников; могут находиться в море для подводных лодок; а также могут использоваться для высокоточных передающих и отражающих линз для Интерферометры ZYGO.

Благодаря постоянному добавлению оборудования производственная линия WTS будет расширяться и сможет предлагать больше оптических решений.
