Что такое пражское зеркало?

Aug 03, 2018

Брэгговский отражатель (также известный как распределенный брэгговский отражатель) представляет собой отражательную структуру, состоящую из двух оптических материалов, составленных из регулируемых многослойных структур. Наиболее распространенным является четвертьзеркало, в котором толщина каждого слоя соответствует четверти длины волны.
Брэгговский отражатель (также известный как распределенный брэгговский отражатель) представляет собой отражательную структуру, состоящую из двух оптических материалов, составленных из регулируемых многослойных структур. Наиболее распространенным является четвертьзеркало, в котором толщина каждого слоя соответствует четверти длины волны. Последнее условие применимо к случаю прямого падения. Если отражатель используется для случая большого угла падения, то относительная толщина требуемого слоя больше.

Как работает Пражское зеркало
Френелевские отражения происходят на каждом интерфейсе двух материалов. На рабочей длине волны разница расстояний между отраженным светом на двух соседних интерфейсах составляет половину длины волны. Кроме того, символ коэффициента отражения на интерфейсе также изменится. Поэтому весь отраженный свет на интерфейсе будет интерферировать друг с другом и получит сильное отражение. Отражательная способность определяется количеством слоев и разницей показателей преломления между материалами. Ширина полосы отражения в основном определяется разницей показателей преломления.

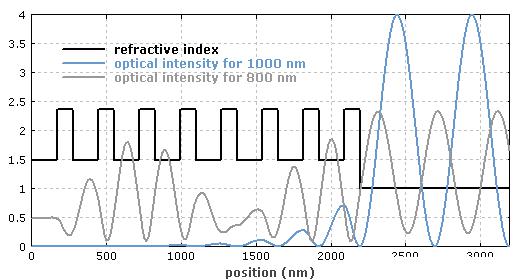

На ФИГ. 1 показана кривая проникновения электрического поля брэгговского отражателя с 8 слоями материалов TiO2 и SiO2. Синяя кривая соответствует распределению интенсивности света с длиной волны 1000 нм, поступающего справа. Следует отметить, что кривая интенсивности вне зеркала колеблется из-за эффекта интерференции волн в противоположном направлении. Серая кривая — это кривая распределения интенсивности при длине волны 800 нм, когда большая часть света может пройти через покрытие отражателя.

Кривая проникновения электрического поля в зеркало Брэгга.

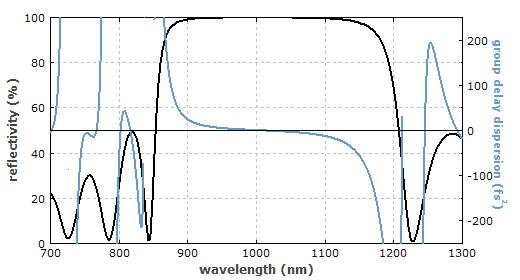

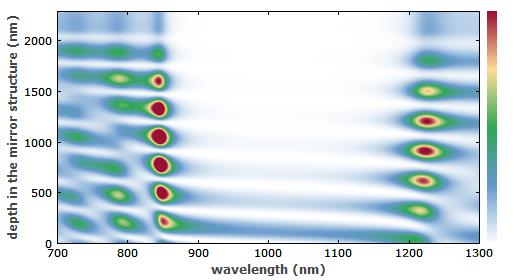

На рисунке 2 показана кривая изменения отражательной способности и групповой дисперсии временной задержки в зависимости от длины волны. Отражательная способность очень высока в некоторых оптических полосах пропускания, что связано с разностью показателей преломления и числом слоев используемых материалов. Дисперсия рассчитывается по второй производной отраженной фазы по отношению к оптической частоте. Дисперсия мала на центральной длине волны полосы отражателя, но быстро увеличивается с обеих сторон. На рисунке 3 показана цветовая шкала оптического поля, проникающего в отражатель. Как вы можете видеть, только небольшая часть светового поля может проникнуть через отражатель.
Тип зеркала Брэгга

Брэгговские отражатели можно изготовить следующими способами:
Диэлектрические отражатели используют методы нанесения тонкопленочных покрытий, такие как электронно-лучевое испарение или ионно-лучевое распыление, которые могут использоваться в качестве лазерных отражателей для твердотельных лазеров.
Это отражение состоит из аморфных материалов.
Волоконные брэгговские решетки, в том числе длиннопериодные волоконные решетки, широко используются в волоконных лазерах и других волоконно-оптических устройствах.
Аналогично, объемная решетка Брэгга также может быть изготовлена из светочувствительных материалов.
Полупроводниковое брэгговское зеркало можно изготовить методом фотолитографии.
Рефлектор может использоваться в лазерных диодах, особенно в лазерах с поверхностным излучением.
Существуют также различные виды брэгговских отражателей, используемых в волноводной структуре, которые имеют гофрированную волноводную структуру и изготавливаются методом фотолитографии.
Этот тип решетки может использоваться в некоторых распределенных брэгговских отражателях или лазерных диодах с распределенной обратной связью. Существует также конструкция многослойного отражателя, которая отличается от простой конструкции четвертьотражателя. При том же количестве слоев она обычно имеет более низкий показатель преломления, но может быть оптимизирована как дихроичный отражатель или чирпированный отражатель для компенсации дисперсии.
